吊顶开孔率小于或等于25%时，吊顶上方应设置挡烟垂壁吗?

　　吊顶开孔率小于或等于25%时，吊顶上方应设置挡烟垂壁吗?

　　前言

　　根据《建筑防烟排烟系统技术标准》GB51251-2017，

　　4.2.2 挡烟垂壁等挡烟分隔设施的深度不应小于本标准第4.6.2条规定的储烟仓厚度。对于有吊顶的空间，当吊顶开孔不均匀或开孔率小于或等于25%时，吊顶内空间高度不得计入储烟仓厚度。

　　那么当吊顶当吊顶开孔不均匀或开孔率小于或等于25%时，吊顶内既然不算储烟仓厚度，那么还设计挡烟垂壁么?

　　规范、图集做法

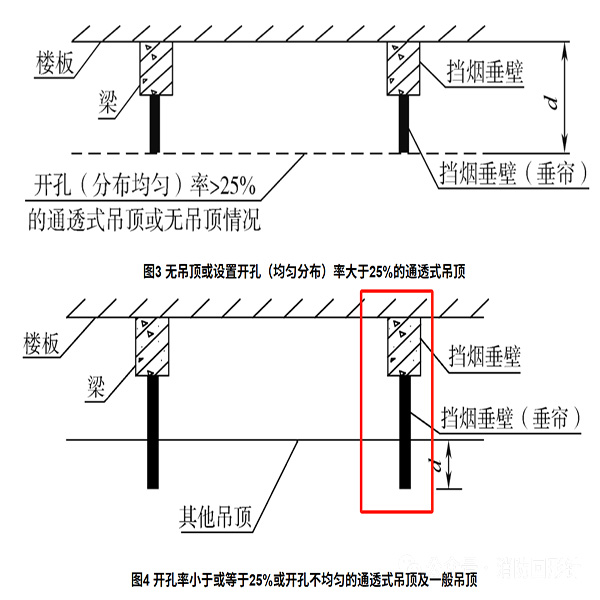

　　《建筑防烟排烟系统技术标准》GB51251-2017 条文解释：4.2.1、4.2.2 设置挡烟垂壁(垂帘)是划分防烟分区的主要措施。挡烟垂壁(垂帘)所需高度应根据建筑所需的清晰高度以及设置排烟的可开启外窗或排烟风机的量，针对区域内是否有吊顶以及吊顶方式分别进行确定，参见图3、图4。活动挡烟垂壁的性能还应符合现行行业标准《挡烟垂壁》GA 533的技术要求。 采用隔墙等形成了独立的分隔空间，实际就是一个防烟分区和储烟仓，该空间应作为一个防烟分区设置排烟口，不能与其他相邻区域或房间叠加面积作为防烟分区的设计值。

　　在图4中，显示吊顶开孔不均匀或开孔率小于或等于25%时，吊顶内还是应设置挡烟垂壁的。

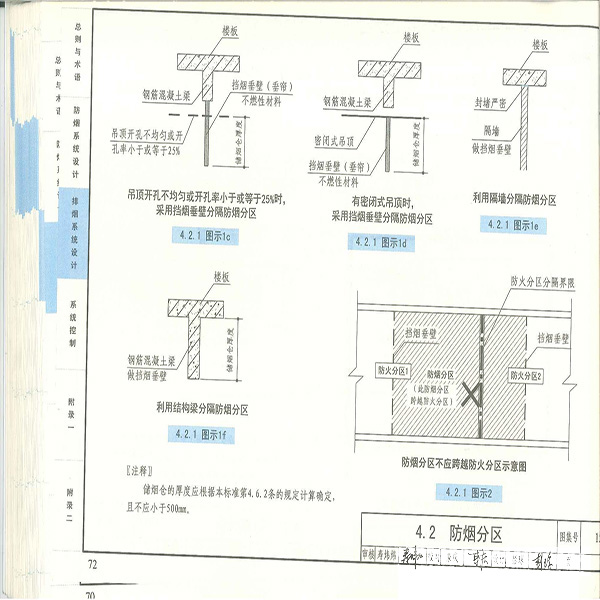

　　15K606 《建筑防烟排烟系统技术标准》图示

　　总结：当封闭式吊顶时，才仅在吊顶下设置挡烟垂壁;吊顶开孔不均匀或开孔率小于或等于25%时，应在吊顶上下设置挡烟垂壁且吊顶下挡烟垂壁按照储烟仓厚度设置。
