自动扶梯穿越楼板的开口设置挡烟垂壁

　　《建筑防烟排烟系统技术标准》 GB51251-2017

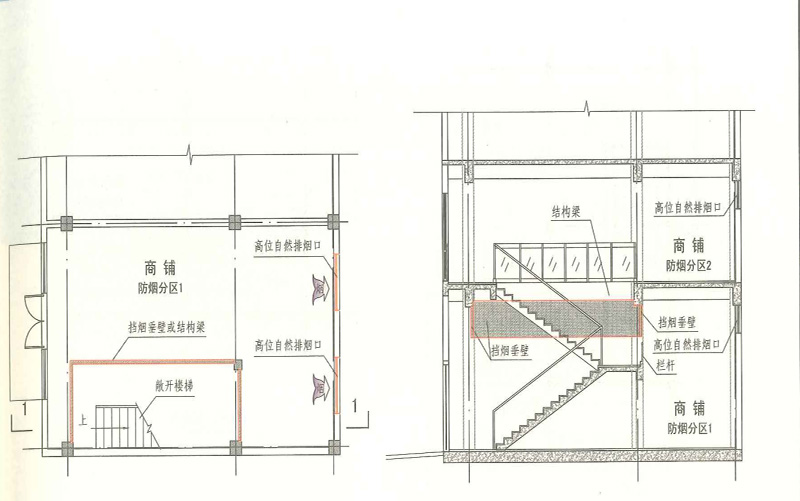

　　《建筑防烟排烟系统技术标准》GB51251-2017第 4.2.3 设置排烟设施的建筑内，敞开楼梯和自动扶梯穿越楼板的开口部应设置挡烟垂壁等设施。

　　“敞开楼梯”与“敞开楼梯间”是不同的概念，在之前的文章里有提到过。粗略理解就是敞开楼梯间是具有一定围护结构的敞开楼梯，是指一面敞开，三面为实体围护结构的疏散楼梯间。“敞开楼梯”是直接对室内开放，没有形成围合空间的楼梯。

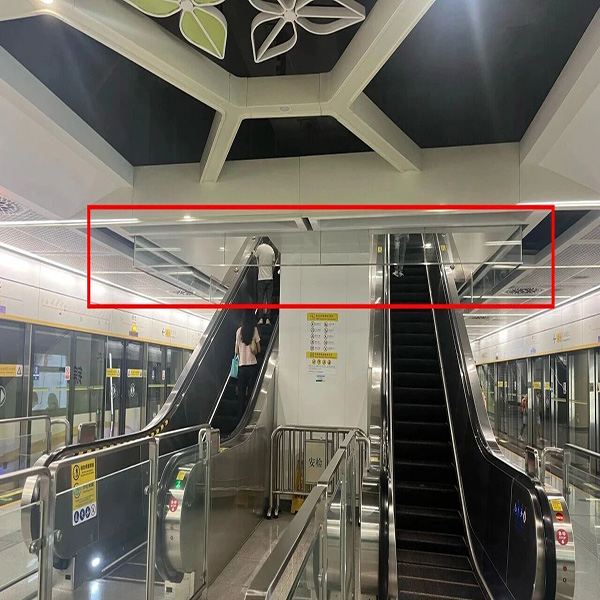

　　自动扶梯穿越楼板的开口部位设置挡烟垂壁。

　　那么问题来了......

　　(1)敞开楼梯间开口部位是否应设置挡烟垂壁?

　　根据《建筑设计防火规范》GB50016-2014(2018年版)5.5.13 下列多层公共建筑的疏散楼梯，除与敞开式外廊直接相连的楼梯间外，均应采用封闭楼梯间：

　　1 医疗建筑、旅馆及类似使用功能的建筑;

　　2 设置歌舞娱乐放映游艺场所的建筑;

　　3 商店、图书馆、展览建筑、会议中心及类似使用功能的建筑;

　　4 6 层及以上的其他建筑。

　　例如：一栋5层的办公建筑，按照要求可以设置敞开楼梯间，此时敞开楼梯间与走道相连的开口部位是否需要设置挡烟垂壁?

　　A说根据《建筑防烟排烟系统技术标准》 GB51251-2017第4.2.1 设置排烟系统的场所或部位应采用挡烟垂壁、结构梁及隔墙等划分防烟分区。防烟分区不应跨越防火分区。

　　这不对，因为根据《建筑防火通用规范》GB55037-2022第4.1.2 工业与民用建筑、地铁车站、平时使用的人民防空工程应综合其高度(埋深)、使用功能和火灾危险性等因素，根据有利于消防救援、控制火灾及降低火灾危害的原则划分防火分区。防火分区的划分应符合下列规定：

　　1 建筑内横向应采用防火墙等划分防火分区，且防火分隔应保证火灾不会蔓延至相邻防火分区;

　　2 建筑内竖向按自然楼层划分防火分区时，除允许设置敞开楼梯间的建筑外，防火分区的建筑面积应按上、下楼层中在火灾时未封闭的开口所连通区域的建筑面积之和计算;

　　还有《建筑设计防火规范》 GB50016-2014(2018年版) 第5.3.2 建筑内设置自动扶梯、敞开楼梯等上、下层相连通的开口时，其防火分区的建筑面积应按上、下层相连通的建筑面积叠加计算;当叠加计算后的建筑面积大于本规范第5.3.1条的规定时，应划分防火分区。

　　【条文说明】5.3.2 本条为强制性条文。建筑内连通上下楼层的开口破坏了防火分区的完整性，会导致火灾在多个区域和楼层蔓延发展。这样的开口主要有：自动扶梯、中庭、敞开楼梯等。中庭等共享空间，贯通数个楼层，甚至从首层直通到顶层，四周与建筑物各楼层的廊道、营业厅、展览厅或窗口直接连通;自动扶梯、敞开楼梯也是连通上下两层或数个楼层?；鹪质?，这些开口是火势竖向蔓延的主要通道，火势和烟气会从开口部位侵入上下楼层，对人员疏散和火灾控制带来困难。因此，应对这些相连通的空间采取可靠的防火分隔措施，以防止火灾通过连通空间迅速向上蔓延。

　　对于本规范允许采用敞开楼梯间的建筑，如5层或5层以下的教学建筑、普通办公建筑等，该敞开楼梯间可以不按上、下层相连通的开口考虑。

　　也就是说，对于允许采用敞开楼梯间的建筑，上下层属于不同防火分区，此时在敞开楼梯间的开口部位不设置挡烟垂壁也不违反《烟规》第4.2.1条。敞开楼梯上、下层算一个防火分区，敞开楼梯间上、下层属于不同防火分区。

　　当然了，实际工程中将《烟规》第4.2.3的“敞开楼梯”扩大解释了，条文也包含了对敞开楼梯间的要求。认为敞开楼梯间满足一定条件也需要设挡烟垂壁。

　　根据《建筑防火通用规范》 GB55037-2022第8.2.2第10项 建筑高度大于32m的厂房或仓库内长度大于20m的疏散走道，其他厂房或仓库内长度大于40m的疏散走道，民用建筑内长度大于20m的疏散走道应设置排烟设施，回到上面的例子，如果该五层办公楼的疏散走道长度25m达到了需要设置排烟的条件，那么敞开楼梯间与疏散走道连接的开口处应设置挡烟垂壁。包括“敞开楼梯”也是，前提是建筑达到了要设置排烟设施的条件。
